उत्पाद परिचय

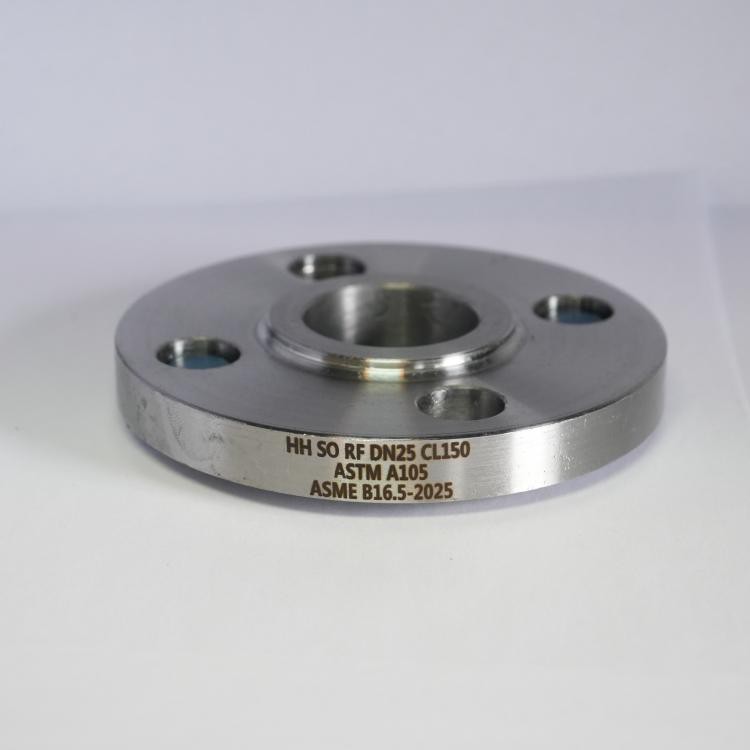

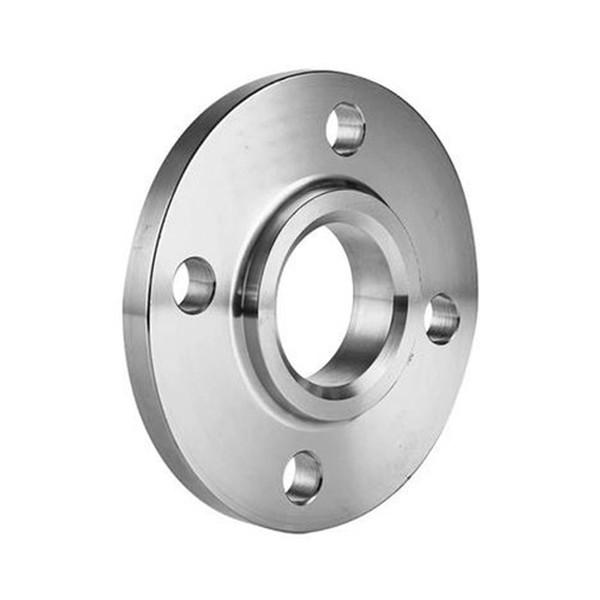

निकला हुआ किनारा पर स्टील पर्चीHAIHAO से एक जाली पाइप कनेक्शन घटक है जिसे पाइपिंग सिस्टम में आसान संरेखण और असेंबली के लिए डिज़ाइन किया गया है। ASME B16.5 मानकों के सख्त पालन के तहत चीन में निर्मित, यहनिकला हुआ किनारा पर स्टील पर्चीपाइप के सिरे पर स्लाइड करता है, जिससे फ़िलेट वेल्डिंग की अनुमति मिलती है जिससे सटीक काटने की आवश्यकता कम हो जाती है।
उत्पाद पैरामीटर
|
सामान |
विशिष्टता विवरण |
|
आकार सीमा |
1/2" से 24" (डीएन15 से डीएन600) |
|
दबाव वर्ग |
कक्षा 150, 300, 600, 900, 1500, 2500 |
|
प्रकार/मॉडल |
जाली, स्लिप-चालू |
|
रिश्ते का प्रकार |
बट-वेल्डिंग अंत (पाइप अटैचमेंट के लिए) |
|
आपूर्ति क्षमता |
2000 टन/माह |

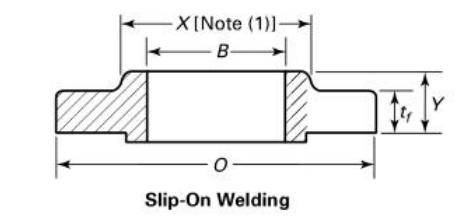

तकनीकी आरेख
एएसएमई बी16.5
फ्लैंज पर स्लिप का अनुमानित वजन-(किग्रा)
|
आकार |
नाममात्र का दबाव |
||||||
|
डीएन |
एनपीएस |
कक्षा 150 |
कक्षा300 |
कक्षा600 |
कक्षा900 |
कक्षा1500 |
कक्षा2500 |
|
15 |
1/2" |
0.41 |
0.63 |
0.75 |
1.75 |
1.75 |
|
|
20 |
3/4" |
0.58 |
1.16 |
1.35 |
2.35 |
2.35 |
|
|
25 |
1" |
0.8 |
1.37 |
1.58 |
3.5 |
3.5 |
|
|
32 |
1-1/4" |
1.07 |
1.75 |
2.15 |
4.01 |
4.01 |
|
|
40 |
1-1/2" |
1.37 |
2.47 |
2.99 |
5.52 |
5.52 |
|
|
50 |
2" |
2.01 |
2.9 |
3.71 |
9.81 |
9.81 |
|
|
65 |
2-1/2" |
3.32 |
4.17 |
5.2 |
13.5 |
13.5 |
|
|
80 |
3" |
3.83 |
5.92 |
7.13 |
11.5 |
|
|
|
100 |
4" |
5.4 |
9.73 |
14.9 |
19.4 |
|
|
|
125 |
5" |
6.26 |
12.4 |
24.6 |
32.4 |
|
|
|
150 |
6" |
7.5 |
16 |
28.7 |
41 |
|
|
|
200 |
8" |
12.3 |
23.9 |
43.5 |
70.6 |
|
|
|
250 |
10" |
16.2 |
34 |
70.9 |
99.7 |
|
|
|
300 |
12" |
26.5 |
49.1 |
84.5 |
132.3 |
|
|
|
350 |
14" |
34.5 |
69.1 |
99.3 |
151.8 |
|
|
|
400 |
16" |
45.5 |
88.9 |
141 |
184.1 |
|
|
|
450 |
18" |
48.5 |
107.2 |
174.8 |
256.1 |
|
|
|
500 |
20" |
61.8 |
132.9 |
221.8 |
333.2 |
|
|
|
550 |
22" |
|
|
|
|
|
|
|
600 |
24" |
87.7 |
198.7 |
313.3 |
600 |
|
|
उत्पाद लाभ
1.कम पाइपलाइन जीवन चक्र लागत: जंग निवारक तेल या गर्म गैल्वनाइजिंग सतह उपचार के साथ संयुक्त जाली कच्चे माल उत्पाद सेवा चक्र को प्रभावी ढंग से बढ़ाते हैं।
2. इंजीनियरिंग परियोजना कार्यान्वयन में लागत नियंत्रण: 2000 टन की मासिक आपूर्ति क्षमता के साथ, उत्पाद बड़े पैमाने पर औद्योगिक परियोजनाओं के निर्माण कार्यक्रम के अनुसार चरणबद्ध और बैच आपूर्ति का एहसास कर सकता है, कनेक्शन घटकों की कमी के कारण होने वाली निर्माण देरी लागत से बच सकता है, और बैच खरीद मोड खरीद के पैमाने के प्रभाव का एहसास कर सकता है और निकला हुआ किनारा उत्पादों की इकाई खरीद लागत को कम कर सकता है।
अनुप्रयोग
पेट्रोलियम, रसायन और प्राकृतिक गैस
रिएक्टरों, भंडारण टैंकों और कंप्रेसर के पाइपलाइन कनेक्शन के लिए, मध्यम संक्षारण और उच्च दबाव वाली कार्य स्थितियों के अनुकूल।
विद्युत शक्ति
बॉयलर, स्टीम टरबाइन और हीट एक्सचेंजर्स के पाइपलाइन कनेक्शन से मेल खाता है, उच्च {{0} तापमान और उच्च {{1} दबाव पाइपलाइन वातावरण का सामना करता है।
जहाज निर्माण, समुद्री और नगरपालिका इंजीनियरिंग
समुद्री जल संक्षारण और बाहरी जटिल वातावरण के अनुकूल जहाज गिट्टी, शहरी जल आपूर्ति और गैस पाइपलाइनों पर लागू होता है।
