उत्पाद परिचय

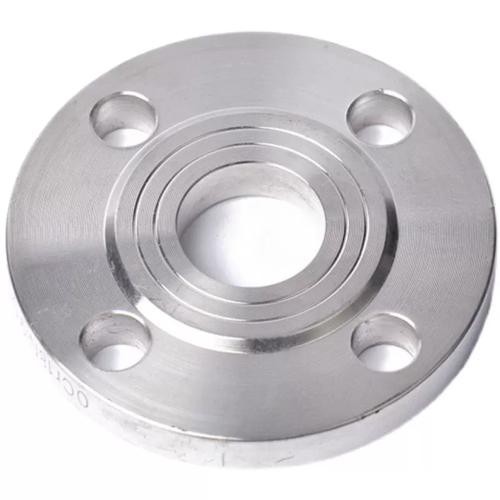

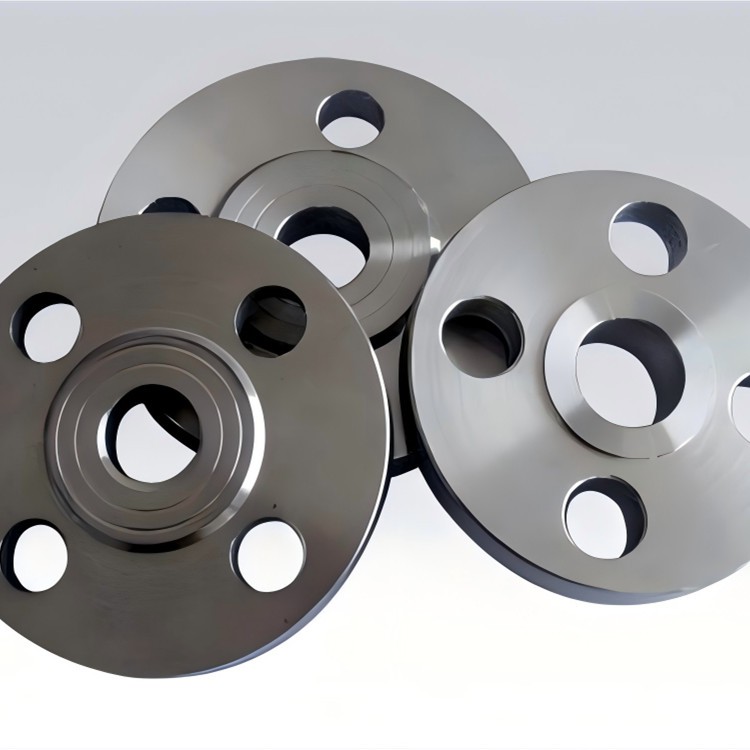

बीएस प्लेट निकला हुआ किनारावेल्डिंग के लिए डिज़ाइन किया गया, BS4504 मानकों के अनुसार निर्मित एक पाइप कनेक्शन घटक है। पाइप, वाल्व, पंप और अन्य उपकरणों के बीच एक विश्वसनीय और रिसावरोधी जोड़ बनाने के लिए इसे स्टील प्लेट से बनाया या काटा जाता है।बीएस प्लेट निकला हुआ किनाराइसमें एक सरल लेकिन मजबूत डिज़ाइन है, जो इसे पाइपिंग सिस्टम की एक विस्तृत श्रृंखला के लिए एक बहुमुखी समाधान बनाता है। इसका प्राथमिक कार्य सफाई, निरीक्षण या संशोधन के लिए आसान पहुंच प्रदान करना है, क्योंकि बोल्ट किए गए फ्लैंज कनेक्शन को व्यापक कटिंग या वेल्डिंग के बिना इकट्ठा और अलग किया जा सकता है। कनेक्शन की एक मानकीकृत और सुरक्षित विधि की पेशकश करके, बीएस प्लेट फ़्लैंज साइट पर स्थापना समय को कम करने और भविष्य के रखरखाव प्रक्रियाओं को सरल बनाने में सीधे योगदान देता है, जो वास्तविक दीर्घकालिक मूल्य प्रदान करता है।
उत्पाद पैरामीटर
|
वस्तु |
विनिर्देश |
|
ब्रांड का नाम |
Haihao |
|
निष्पादन मानक |
बीएस4504 |
|
प्रकार/मॉडल जाली |
प्लेट निकला हुआ किनारा |
|
विनिर्देश |
डीएन10 - डीएन4000 |
|
दाब मूल्यांकन |
पीएन2.5 - पीएन250 |
|
रिश्ते का प्रकार |
बट-वेल्डिंग, बोल्टेड कनेक्शन |
|
सतह का उपचार |
जंग निरोधक तेल, हॉट डिप गैल्वनाइजिंग, सैंडब्लास्टिंग, एसिड वॉशिंग |
|
सामग्री |
Q235; S235JR, S355JR, S355J0, ST37.2, 304, 316L |
|
पैकेजिंग |
लकड़ी का टोकरा या फूस |
|
आपूर्ति क्षमता |
2000 टन/माह |
तकनीकी आरेख
बीएस4504 तालिका 16/3
वेल्डिंग के लिए स्टील प्लेट फ्लैंज 16 बार
|
नाम.आकार |
पाइप ओड डी1 |
निकला हुआ |
उठा हुआ चेहरा |
पेंच |
ड्रिलिंग |
||||
|
D |
b |
d4 |
f |
नहीं। |
d2 |
k |
|||
|
10 |
17.2 |
90 |
14 |
40 |
2 |
M12 |
4 |
14 |
60 |
|
15 |
21.3 |
95 |
14 |
45 |
2 |
M12 |
4 |
14 |
65 |
|
20 |
26.9 |
105 |
16 |
58 |
2 |
M12 |
4 |
14 |
75 |
|
25 |
33.7 |
115 |
16 |
68 |
2 |
M12 |
4 |
14 |
85 |
|
32 |
42.4 |
140 |
16 |
78 |
2 |
M16 |
4 |
18 |
100 |
|
40 |
48.3 |
150 |
16 |
88 |
3 |
M16 |
4 |
18 |
110 |
|
50 |
60.3 |
165 |
18 |
102 |
3 |
M16 |
4 |
18 |
125 |
|
65 |
76.1 |
185 |
18 |
122 |
3 |
M16 |
4 |
18 |
145 |
|
80 |
88.9 |
200 |
20 |
138 |
3 |
M16 |
8 |
18 |
160 |
|
100 |
114.3 |
220 |
20 |
158 |
3 |
M16 |
8 |
18 |
180 |
|
125 |
139.7 |
250 |
22 |
188 |
3 |
M16 |
8 |
18 |
210 |
|
150 |
168.3 |
285 |
22 |
212 |
3 |
M20 |
8 |
22 |
240 |
|
175 |
193.7 |
315 |
24 |
242 |
3 |
M20 |
8 |
22 |
270 |
|
200 |
219.1 |
340 |
24 |
268 |
3 |
M20 |
12 |
22 |
295 |
|
250 |
273 |
405 |
26 |
320 |
3 |
M24 |
12 |
26 |
355 |
|
300 |
323.9 |
460 |
28 |
378 |
4 |
M24 |
12 |
26 |
410 |
|
350 |
355.6 |
520 |
32 |
438 |
4 |
M24 |
16 |
26 |
470 |
|
400 |
406.4 |
580 |
36 |
490 |
4 |
M27 |
16 |
30 |
525 |
|
450 |
457.2 |
640 |
40 |
550 |
4 |
M27 |
20 |
30 |
585 |
|
500 |
508 |
715 |
44 |
610 |
4 |
M30 |
20 |
33 |
650 |
|
600 |
609.6 |
840 |
52 |
725 |
5 |
M33 |
20 |
36 |
770 |
|
700 |
711.2 |
910 |
58 |
795 |
5 |
M33 |
24 |
36 |
840 |
|
800 |
812.8 |
1025 |
64 |
900 |
5 |
M36 |
24 |
39 |
950 |
|
900 |
914.4 |
1125 |
72 |
1000 |
5 |
M36 |
28 |
39 |
1050 |
|
1000 |
1016 |
1255 |
78 |
1115 |
5 |
M39 |
28 |
42 |
1170 |
|
1200 |
1220 |
1485 |
94 |
1330 |
5 |
M45 |
32 |
48 |
1390 |
उत्पाद लाभ
1.विभिन्न स्थितियों को अपनाता है, स्पेयर पार्ट्स की सूची को सरल बनाता है: कार्बन स्टील से लेकर स्टेनलेस स्टील तक सामग्री विकल्पों और निम्न से उच्च मांगों को कवर करने वाली दबाव रेटिंग के साथ, एक निकला हुआ किनारा श्रृंखला एक सुविधा के भीतर कई प्रक्रिया लाइन आवश्यकताओं को पूरा कर सकती है। एक सुसंगत मानक का उपयोग करने से स्पेयर पार्ट्स प्रबंधन को सुव्यवस्थित करने में मदद मिलती है।
2.रखरखाव और प्रतिस्थापन व्यय कम करता है:बोल्ट वाला कनेक्शन व्यापक कटिंग और पुनः वेल्डिंग के बिना उपकरण को सीधे अलग करने, मरम्मत करने या बदलने की अनुमति देता है। यह दृष्टिकोण रखरखाव के दौरान सिस्टम डाउनटाइम को कम करता है।
मुख्य अनुप्रयोग
- बिजली संयंत्रों में बॉयलर और टरबाइन पाइपिंग सिस्टम
- तेल और प्राकृतिक गैस संचरण पाइपलाइन
- जल आपूर्ति, जल निकासी और अग्नि सुरक्षा प्रणालियों का निर्माण
- सामान्य यांत्रिक उपकरण और पाइपिंग कनेक्शन
