उत्पाद परिचय

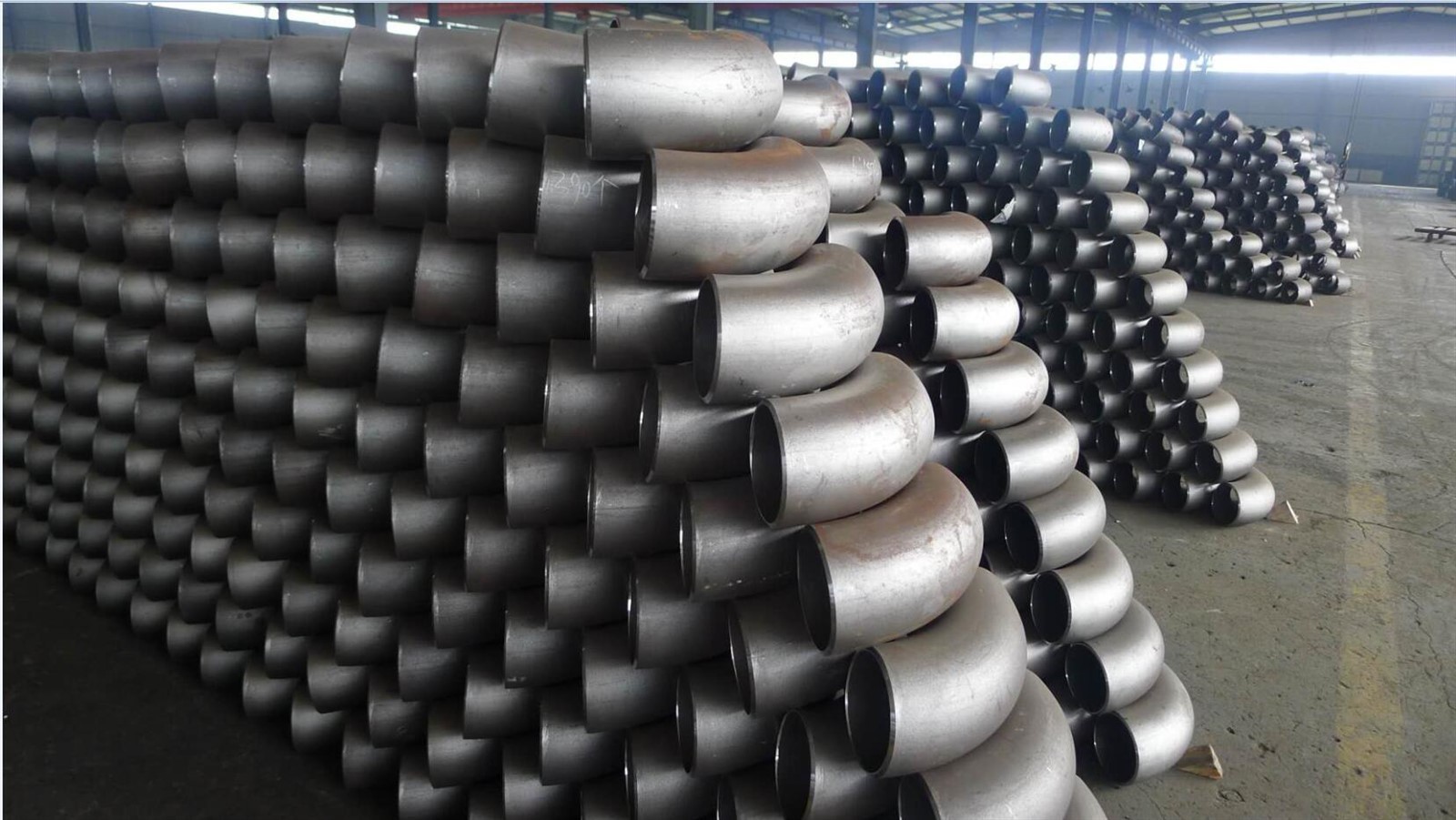

- उत्पाद: स्टील पाइप कोहनी
- प्रकार/मॉडल:90 डिग्री,45 डिग्री,180 डिग्री;आर=1.0डी,आर=1.5डी,आर=3डी
- विशिष्टता: GOST: φ21.3mm-1016mm, ASME B16.9:1/2"-48"(DN15-DN1200)
- दीवार की मोटाई वर्ग: SCH10, SCH10S, SCH20, SCH30, SCHSTD, SCH40, SCH40S, SCH60, SCH80, SCH80S, SCHXS, SCH100, SCH120, SCH140, SCH160, XXS, GOST, DIN
- कनेक्शन प्रकार:बीडब्ल्यू
- सतह का उपचार: नंगी सतह, पेंट, जंग निरोधक तेल, एंटी{0}जंग पेंट, गर्म{{1}डिप गैल्वनाइजिंग।
- कार्बन स्टील सामग्री: ct20, A234 WPB, P235GH, P265GH, P355NH, ST35.8, ST37.2;
- स्टेनलेस स्टील सामग्री: 304,304L,316,316L,321,12Х18Н10Т,08X18H10,08X17H13M2T
- मिश्र धातु इस्पात सामग्री: A234 WP11, WP22, WP12, WP5, WP9, WP91, WB36,15XM, 10Cr9Mo1VNbN

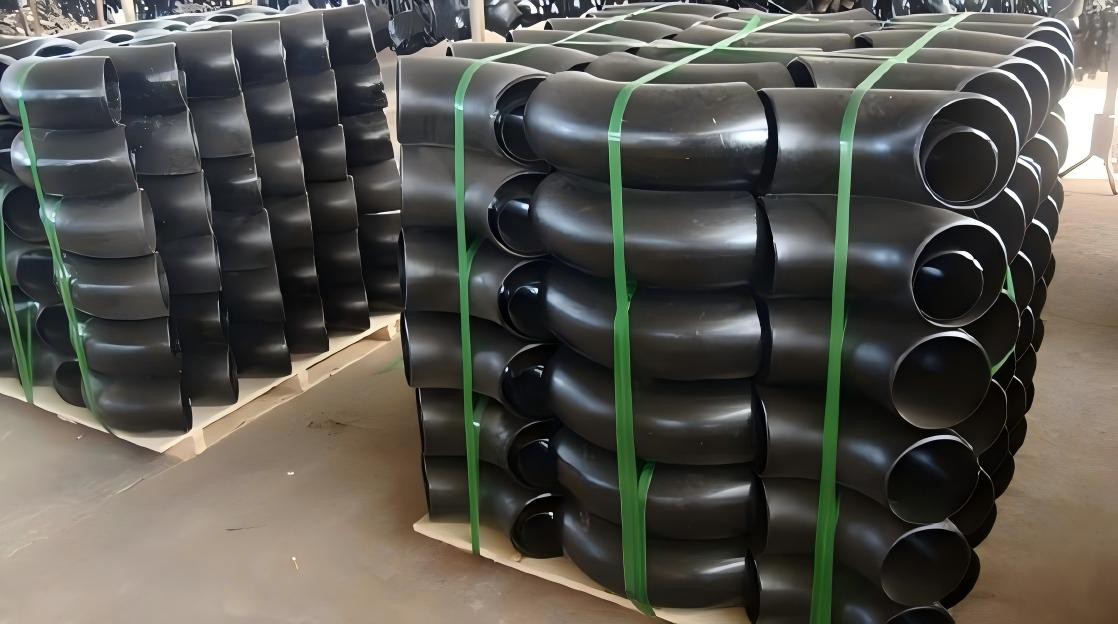

- पैकेजिंग विधि: लकड़ी का टोकरा, लकड़ी का फूस
- स्टील पाइप एल्बो की आपूर्ति क्षमता: 1000 टन/माह
पैरामीटर
एएसएमई बी16.9-2024 कोहनी
लंबी त्रिज्या कोहनी के आयाम
|
नाममात्र पाइप आकार (एनपीएस) |
बेवल पर बाहरी व्यास (मिमी) |
केंद्र से अंत तक (मिमी) |
|
|
90 डिग्री कोहनी (ए) |
45 डिग्री कोहनी (बी) |
||
|
1/2" |
21.3 |
38 |
16 |
|
3/4" |
26.7 |
38 |
19 |
|
1" |
33.4 |
38 |
22 |
|
1-1/4" |
42.2 |
48 |
25 |
|
1-1/2" |
48.3 |
57 |
29 |
|
2" |
60.3 |
76 |
35 |
|
2-1/2" |
73.0 |
95 |
44 |
|
3" |
88.9 |
114 |
51 |
|
3-1/2" |
101.6 |
133 |
57 |
|
4" |
114.3 |
152 |
64 |
|
5" |
141.3 |
190 |
79 |
|
6" |
168.3 |
229 |
95 |
|
8" |
219.1 |
305 |
127 |
|
10" |
273 |
381 |
159 |
|
12" |
323.8 |
457 |
190 |
|
14" |
355.6 |
533 |
222 |
|
16" |
406.4 |
610 |
254 |
|
18" |
457 |
686 |
286 |
|
20" |
508 |
762 |
318 |
|
22" |
559 |
838 |
343 |
|
24" |
610 |
914 |
381 |
|
26" |
660 |
991 |
406 |
|
28" |
711 |
1067 |
438 |
|
30" |
762 |
1143 |
470 |
|
32" |
813 |
1219 |
502 |
|
34" |
864 |
1295 |
533 |
|
36" |
914 |
1372 |
565 |
|
38" |
965 |
1448 |
600 |
|
40" |
1016 |
1524 |
632 |
|
42" |
1067 |
1600 |
660 |
|
44" |
1118 |
1676 |
695 |
|
46" |
1168 |
1753 |
727 |
|
48" |
1219 |
1829 |
759 |
अनुप्रयोग क्षेत्र
स्टील पाइप एल्बो का उपयोग मुख्य रूप से पेट्रोलियम, रसायन, प्राकृतिक गैस, बिजली, जहाज निर्माण और समुद्री इंजीनियरिंग, नगरपालिका इंजीनियरिंग (जैसे शहरी जल आपूर्ति और जल निकासी/हीटिंग/गैस), सीवेज उपचार, भवन और अग्नि सुरक्षा प्रणाली, यांत्रिक उपकरण निर्माण, आदि जैसे उद्योगों में किया जाता है; लागू उपकरण प्रकारों में पाइपलाइन, वाल्व, पंप रूम, कंप्रेसर, हीट एक्सचेंजर्स, बॉयलर, स्टीम टर्बाइन, जनरेटर, रिएक्टर, स्टोरेज टैंक आदि शामिल हैं।
